🔩 Instrukcja obsługi

Gwoździarka pneumatyczna bębnowa
CN55 / CN70 / CN80

Q: Jakie ciśnienie do gwoździarki pneumatycznej bębnowej?

Najczęściej 5–8 bar, zgodnie z tabliczką znamionową konkretnego urządzenia. Nie przekraczaj maksymalnego ciśnienia – przyspiesza to zużycie uszczelek i zwiększa ryzyko wypadku.

Q: Dlaczego gwoździarka bębnowa się zacina?

Najczęstszą przyczyną są nieodpowiednie gwoździe – zły typ łączenia (drut/plastik/papier), niewłaściwa długość lub grubość. Sprawdź też, czy magazynek jest prawidłowo załadowany i czy rolka nie jest skręcona.

Q: Jaka różnica między CN55, CN70 a CN80?

Liczba w nazwie oznacza maksymalną długość gwoździa w mm: CN55 – do 55 mm, CN70 – do 70 mm, CN80 – do 80 mm. Wybierz model dopasowany do grubości łączonych materiałów.

Q: Jak często smarować gwoździarkę pneumatyczną?

Przy codziennym intensywnym użytkowaniu – co 1–2 godziny pracy, 5–10 kropli oleju do narzędzi pneumatycznych. Przy okazjonalnym użyciu – każdorazowo przed uruchomieniem po przerwie.

Q: Czy można używać innych gwoździ niż zalecane przez producenta?

Nie. Użycie gwoździ innych niż zalecane (inne wymiary lub typ łączenia) grozi uszkodzeniem narzędzia, zacięciem magazynka i wypadkiem. Zawsze stosuj gwoździe zgodne ze specyfikacją na tabliczce znamionowej.

Jak działa gwoździarka pneumatyczna bębnowa, jakie gwoździe stosować, jakie ciśnienie ustawić i jak rozwiązywać typowe problemy. Zbijasz palety, wykonujesz konstrukcje drewniane – ten praktyczny przewodnik jest właśnie dla Ciebie.

⚠ To instrukcja minimum – przed pierwszym użyciem bezwzględnie zapoznaj się z pełną instrukcją producenta dołączoną do narzędzia.

🔩 Zobacz gwoździarki w sklepie 📞 Zadzwoń i doradź się

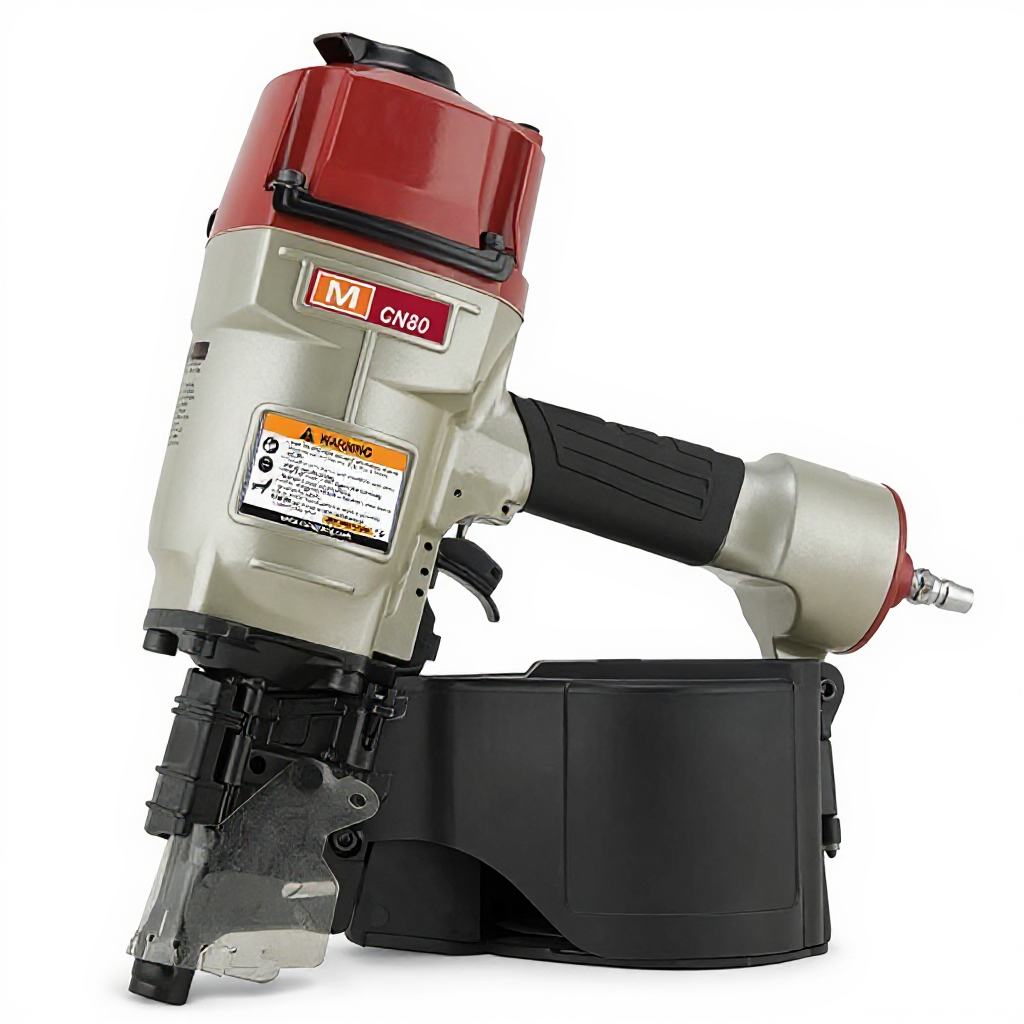

Gwoździarka pneumatyczna bębnowa MCN80 – widok ogólny

Spis treści

01 / Zastosowanie

Do czego służy gwoździarka bębnowa MCN80?

Gwoździarka bębnowa to narzędzie pneumatyczne przeznaczone do szybkiego wbijania gwoździ w konstrukcje drewniane przy użyciu sprężonego powietrza.

✔ Nadaje się do:

Palet drewnianych jednorazowych i przemysłowych
Konstrukcji szkieletowych drewnianych
Skrzyń i opakowań drewnianych
Płyt OSB i sklejki
Elementów ciesielskich

✗ NIE nadaje się do:

Wbijania gwoździ w beton lub mur
Mocowania stali i blachy
Twardych materiałów i kompozytów
Kamienia i materiałów mineralnych

Szukasz gwoździarki do palet lub konstrukcji? Sprawdź modele CN55, CN70 i CN80 w naszym sklepie – dostawa 24h

Zobacz modele →

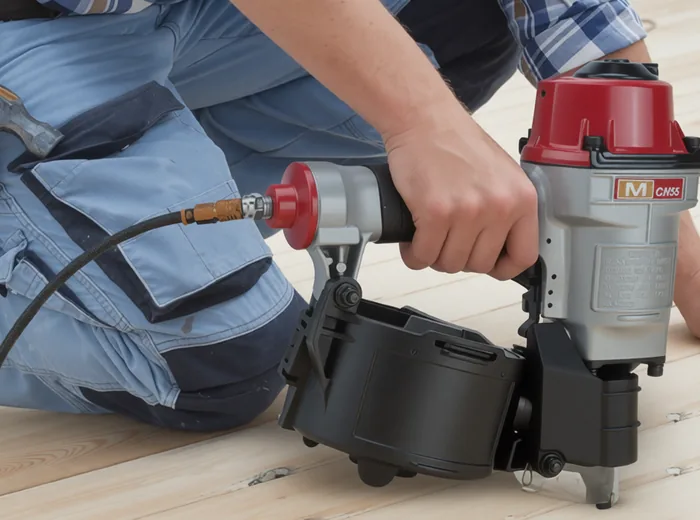

Gwoździarka bębnowa przy produkcji palet

ℹ️

Zakres instrukcji Opisana instrukcja dotyczy gwoździarki pneumatycznej bębnowej MCN80. Zasada działania i zasady bezpieczeństwa pozostają takie same dla innych producentów, jednak szczegóły konstrukcyjne mogą się różnić.

02 / Zasada działania

Jak działa pneumatyczna gwoździarka bębnowa?

Gwoździarka pneumatyczna bębnowa (air coil nailer) wykorzystuje sprężone powietrze z kompresora do wbijania gwoździ połączonych drutem w zwojach.

Po naciśnięciu spustu bijak uruchamiany ciśnieniem powietrza uderza w łeb gwoździa, wbijając go w materiał. Narzędzie automatycznie podaje kolejny gwóźdź z rolki po każdym strzale – co sprawia, że praca jest szybka i nieprzerwana.

Narzędzie jest szeroko stosowane w produkcji palet, konstrukcjach drewnianych szkieletowych oraz pracach dekarskich – wszędzie tam, gdzie liczy się szybkość i wydajność.

Gotowy na zakup? Doradzimy dobór modelu. Zadzwoń lub sprawdź ofertę – czas dostawy 24h

Sprawdź ceny →

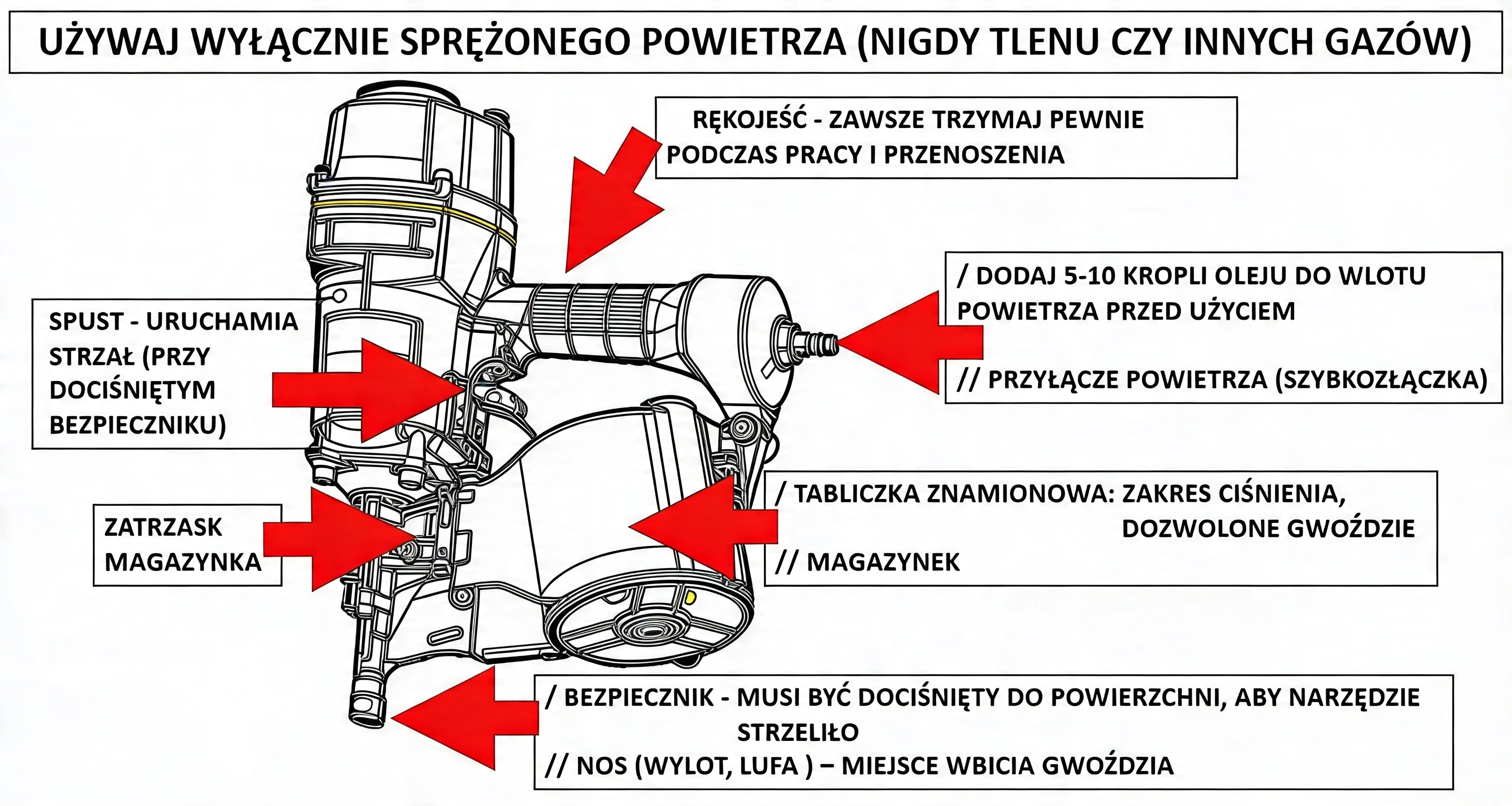

Gwoździarka MCN80 – opis elementów i budowa

🔍 Najedź myszą, aby powiększyć rysunek

03 / Zasilanie

Zasilanie – sprężone powietrze z kompresora

⛔

Zakaz bezwzględny Nigdy nie używaj do zasilania narzędzia tlenu, gazów palnych ani butli gazowych – grozi to wybuchem i śmiertelnym niebezpieczeństwem.

Używaj wyłącznie czystego, suchego sprężonego powietrza z kompresora. Sprawdź, czy złącze jest szczelne i właściwie zamocowane przed uruchomieniem narzędzia.

04 / Parametry techniczne

Tabliczka znamionowa – kluczowe parametry

Na narzędziu znajdziesz tabliczkę znamionową z parametrami pracy. To jedyne obowiązujące dane dla Twojego egzemplarza.

Parametr	Co oznacza	Wartość (MCN80)
Waga	Waga narzędzia bez rolki z gwoździami	3,95 kg
Pojemność magazynka	1 rolka; dla gwoździ 60 mm ok. 300 szt., dla 80 mm ok. 225 szt.	225–300 szt.
Średnica gwoździ	Średnica trzpienia (nie łebka). Inne średnice są niedopuszczalne.	2,8–3,1 mm
Długość gwoździ	Gwoździe poza tym zakresem powodują zacięcia i uszkodzenia	45–80 mm
Maks. ciśnienie	Absolutne maksimum – nigdy nie przekraczaj tej wartości	8,3 bar (120 psi)
Ciśnienie robocze	Zależy od twardości drewna i długości gwoździa	4,8–7 bar
Tryb pracy	Kontaktowy (szybkie wbijanie) lub sekwencyjny (precyzyjne)	Kontaktowy / sekwencyjny

⚠️

Trzymaj się tych danych Wartości z tabliczki to nie sugestia – to warunek poprawnej i bezpiecznej pracy narzędzia. Przekroczenie ciśnienia maksymalnego niszczy uszczelki i może doprowadzić do wypadku.

05 / Gwoździe

Jakie gwoździe stosować do gwoździarki bębnowej?

Stosuj wyłącznie gwoździe w zwojach (rolkach) – łączone drutem pod kątem 15° do 16°.

⛔

Wyłącznie gwoździe w rolkach 15–16° Narzędzie nie akceptuje gwoździ łączonych pod innym kątem (np. 28°) ani taśmą papierową lub plastikiem. Nie stosuj gwoździ luzem ani gwoździ papowych.

Problem z gwoździem	Skutek
Za cienkie	Problemy z podawaniem, niewłaściwe wbijanie
Za grube / za duża głowa	Blokowanie narzędzia, ryzyko uszkodzenia
Za krótkie / za długie	Złe prowadzenie, blokowanie
Właściwe gwoździe	Płynna praca, długa żywotność narzędzia

Szukasz gwoździ do CN55, CN70 lub CN80? Pełna oferta gwoździ w zwojach – drut 15°–16°

Zobacz gwoździe →

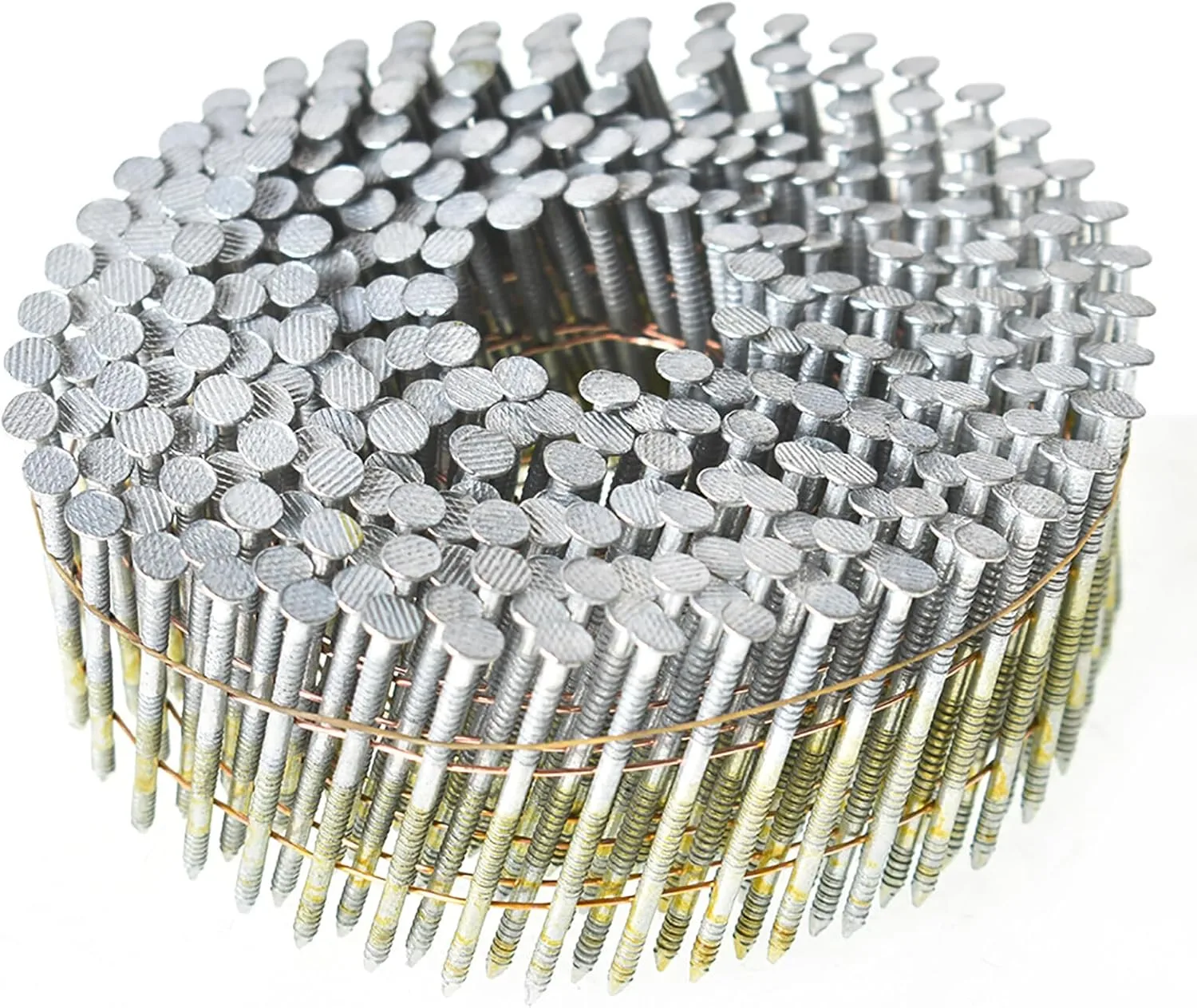

Gwoździe w zwojach (rolce) łączone drutem pod kątem 15° do CN80

06 / Ciśnienie

Ustawienie ciśnienia roboczego

Standardowy zakres pracy gwoździarki bębnowej to 5–8 bar. Zawsze sprawdź tabliczkę znamionową – podane wartości są dla Twojego modelu wiążące.

Ciśnienie	Objaw	Skutek
Za niskie	Tłok nie wraca do pozycji wyjściowej	Zacięcie, niedobite gwoździe
Za wysokie	Gwóźdź wbity zbyt głęboko	Szybkie zużycie bijaka, o-ringów i amortyzatorów
Właściwe	Gwóźdź wbity równo z powierzchnią	Optymalna praca, długa żywotność narzędzia

07 / Przygotowanie

Przygotowanie narzędzia do pracy

Smarowanie

Odłącz wąż pneumatyczny

Przed smarowaniem zawsze odłącz narzędzie od kompresora.

Wkrop olej do szybkozłączki

5–10 kropli oleju do narzędzi pneumatycznych.

Potrząśnij narzędziem

Kilka razy – aby olej równomiernie się rozprowadził wewnątrz.

Ładowanie gwoździ

Otwórz magazynek

Pociągnij w dół zatrzask zamka i odchyl pokrywę magazynka.

Ustaw talerz magazynka

Dopasuj do długości gwoździ – pociągnij trzpień, obróć i ustaw zgodnie z oznaczeniami.

Umieść rolkę i wprowadź gwóźdź do lufy

Rozwiń tyle gwoździ, aby dosięgły zapadki podającej. Wprowadź pierwszy gwóźdź do lufy.

Zamknij magazynek

Powinieneś usłyszeć wyraźne kliknięcie zatrzasku.

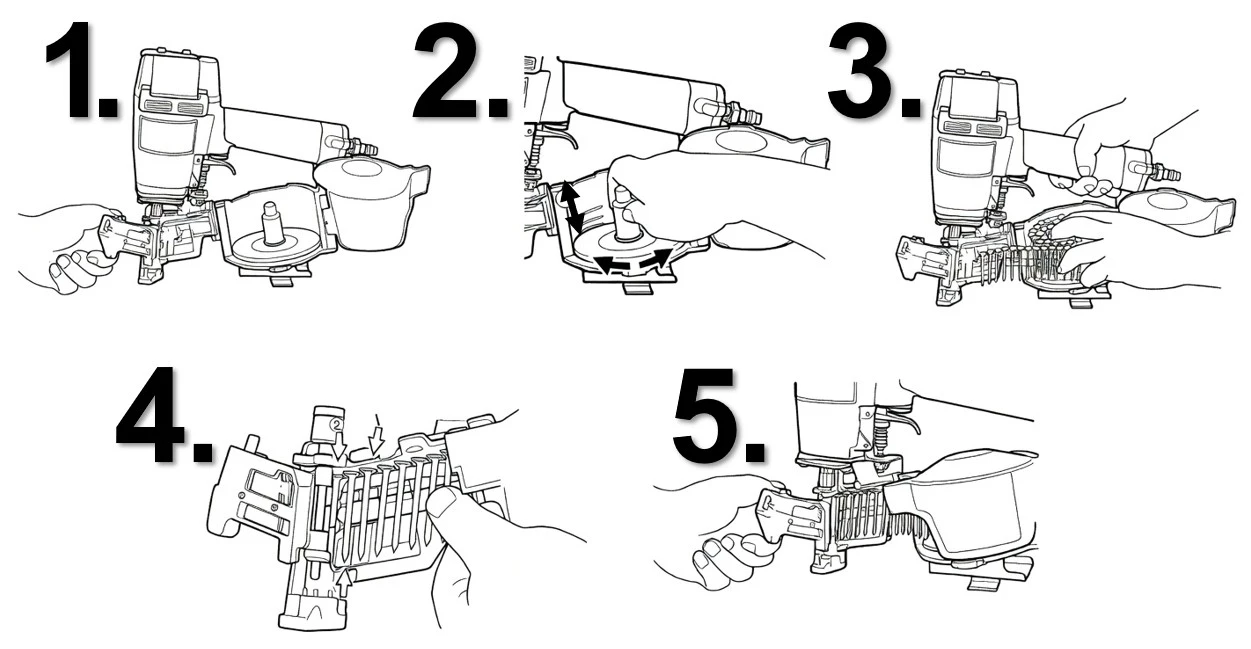

Ładowanie rolki gwoździ do gwoździarki bębnowej MCN80 – krok po kroku

08 / Użytkowanie

Jak używać gwoździarki – krok po kroku

Załaduj magazynek

Upewnij się, że jest prawidłowo zamknięty (słyszalne kliknięcie).

Podłącz kompresor i ustaw ciśnienie

Ustaw ciśnienie zgodnie z tabliczką znamionową (najczęściej 5–7 bar).

Dociśnij bezpiecznik kontaktowy do materiału

Przyłóż narzędzie i mocno dociśnij bezpiecznik kontaktowy do powierzchni drewna.

Naciśnij spust

Gwóźdź zostanie wbity. Narzędzie automatycznie poda kolejny gwóźdź.

Przesuń i powtórz

Przesuń narzędzie do następnego miejsca wbijania i powtórz proces.

⛔

Bezpiecznik kontaktowy Bezpiecznik kontaktowy musi być dociśnięty do materiału przed naciśnięciem spustu. Jeśli mimo to dochodzi do wystrzału bez kontaktu z materiałem – natychmiast odłącz powietrze i skontaktuj się z serwisem.

09 / Bezpieczeństwo

Zasady bezpieczeństwa

⛔

Absolutne zakazy – nie ignoruj tych zasad

Nigdy nie kieruj narzędzia w stronę ludzi ani zwierząt
Zawsze traktuj narzędzie jak naładowane – nawet gdy magazynek jest pusty
Odłącz powietrze przed jakimkolwiek serwisem, regulacją czy usuwaniem zacięcia
Nie noś narzędzia z palcem na spuście
Noś okulary ochronne podczas pracy
Nie zostawiaj naładowanego narzędzia bez nadzoru

10 / Rozwiązywanie problemów

Typowe problemy i rozwiązania

Większość usterek wynika z nieodpowiednich gwoździ lub złego ciśnienia. Oto jak je szybko naprawić.

⚠ Narzędzie nie wbija gwoździa

✅ Za niskie ciśnienie – zwiększ do zalecanego zakresu z tabliczki znamionowej.

⚠ Gwóźdź wbijany zbyt głęboko

✅ Za wysokie ciśnienie – zmniejsz ciśnienie na kompresorze lub wyreguluj głębokość wbijania.

⚠ Zacięcie gwoździa

✅ Sprawdź typ i rozmiar gwoździ. Usuń zacięcie po odłączeniu powietrza od kompresora. Sprawdź, czy gwoździe są właściwe (drut 15°–16°).

⚠ Gwóźdź nie wbija się do końca

✅ Zużyty bijak (driver) – wymaga wymiany. Sprawdź też stan uszczelek i o-ringów. → Części zamienne CN80

⚠ Narzędzie nie podaje gwoździ

✅ Sprawdź, czy rolka jest prawidłowo załadowana i czy magazynek jest zamknięty. Wyczyść prowadnicę.

🔧 Części zamienne do CN80 🛠 Serwis narzędzi

11 / Dobór modelu

Który model wybrać – CN55, CN70 czy CN80?

Liczba w nazwie oznacza maksymalną długość gwoździa w mm. Wybierz model dopasowany do grubości łączonych materiałów.

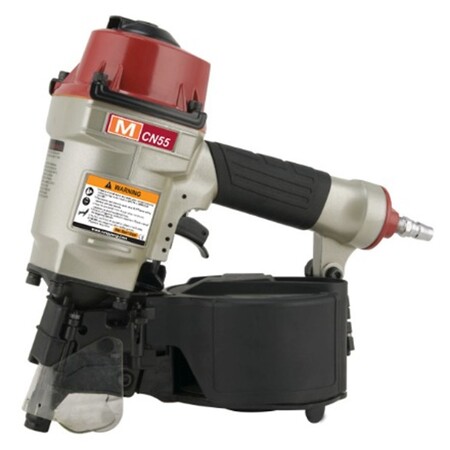

CN55

Do gwoździ krótkich – palety lekkie

Maks. długość gwoździa55 mm
Typowe gwoździe2,1×38 mm
Ciśnienie robocze4,5–7 bar

Idealne do: Palety jednorazowe (cienkie deski dennicowe), lekkie opakowania drewniane

⭐ Najpopularniejszy

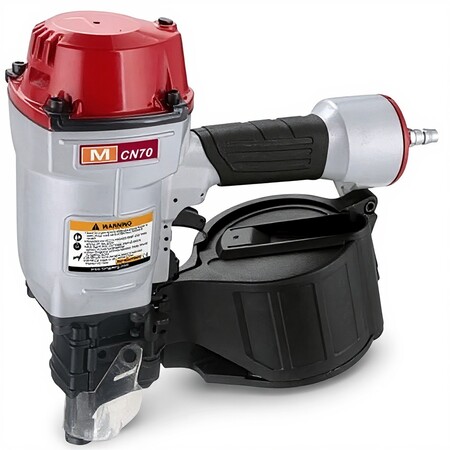

CN70

Do gwoździ średnich – wszechstronna

Maks. długość gwoździa70 mm
Typowe gwoździe2,5×60/65 mm
Ciśnienie robocze4,8–7 bar

Idealne do: Palety przemysłowe, skrzynie, konstrukcje szkieletowe – środkowy zakres grubości

CN80

Do gwoździ długich – ciężkie konstrukcje

Maks. długość gwoździa80 mm
Typowe gwoździe2,8×80 mm
Ciśnienie robocze4,8–8,3 bar

Idealne do: Ciężkie palety EURO, podkłady, grube elementy ciesielskie i konstrukcyjne

12 / Najczęstsze pytania

FAQ – najczęstsze pytania

Odpowiedzi na pytania, które najczęściej słyszymy od klientów.

Jakie ciśnienie do gwoździarki pneumatycznej bębnowej?

Najczęściej 5–8 bar, zgodnie z tabliczką znamionową konkretnego urządzenia. Nie przekraczaj maksymalnego ciśnienia – przyspiesza to zużycie uszczelek i zwiększa ryzyko wypadku.

Dlaczego gwoździarka bębnowa się zacina?

Najczęstszą przyczyną są nieodpowiednie gwoździe – zły typ łączenia (drut/plastik/papier), niewłaściwa długość lub grubość. Sprawdź też, czy magazynek jest prawidłowo załadowany i czy rolka nie jest skręcona.

Czy można używać innych gwoździ niż zalecane przez producenta?

Nie. Użycie gwoździ innych niż zalecane (inne wymiary lub typ łączenia) grozi uszkodzeniem narzędzia, zacięciem magazynka i wypadkiem. Zawsze stosuj gwoździe zgodne ze specyfikacją na tabliczce znamionowej.

Jak często smarować gwoździarkę pneumatyczną?

Przy codziennym intensywnym użytkowaniu – co 1–2 godziny pracy, 5–10 kropli oleju do narzędzi pneumatycznych. Przy okazjonalnym użyciu – każdorazowo przed uruchomieniem po przerwie. Odpowiednie smarowanie znacząco wydłuża żywotność narzędzia.

Jaka różnica między CN55, CN70 a CN80?

Liczba w nazwie oznacza maksymalną długość gwoździa (w mm): CN55 – do 55 mm, CN70 – do 70 mm, CN80 – do 80 mm. Wybierz model dopasowany do grubości łączonych materiałów.

Czy jedna gwoździarka bębnowa wystarczy do produkcji palet?

Produkcja palet jednorazowych wymaga najczęściej 3 długości gwoździ (np. 2,1×38, 2,5×60/65 oraz 2,8×80). Jedna gwoździarka ich nie obsłuży.

Minimalny zestaw: MCN55 (do gwoździ 2,1×38) + MCN80 (do gwoździ 2,5×60/65 oraz 2,8×80).
Rekomendowany zestaw dla płynnej produkcji: CN55 + CN70 + CN80.

→ Dobierz swój model gwoździarki
